Nebelscheinwerfer Octavia RS, Octavia Scout
Abb. 168 Vorderer Stoßfänger: Octavia RS / Octavia Scout

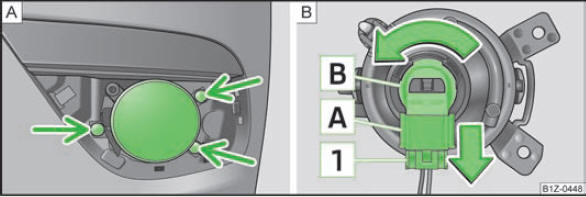

Abb. 169 Vorderer Stoßfänger: Nebelscheinwerfer / Nebelscheinwerfer: Glühlampe
wechseln
Abdeckkappe und Nebelscheinwerfer ausbauen
? Einen Finger in die Öffnung 1 ? Abb. 168 (Octavia RS) einführen und die Abdeckkappe
herausnehmen.
? Den Drahtbügel, Bordwerkzeug in die Öffnung 2 (Octavia Scout) oberhalb des Nebelscheinwerfers
einführen und die Abdeckkappe herausnehmen.
? Mit dem Schraubendreher, Bordwerkzeug die Schrauben ? Abb. 169 - A herausdrehen.
? Den Nebelscheinwerfer herausnehmen.
Glühlampe wechseln und Nebelscheinwerfer einbauen
? Die Sicherung 1 ? Abb. 169 des Steckers A drücken und den Stecker aus der Fassung
B herausziehen.
? Die Fassung B mit der Glühlampe bis zum Anschlag entgegen dem Uhrzeigersinn drehen
und herausnehmen.
? Die Glühlampe wechseln, die Fassung mit neuer Glühlampe einsetzen und bis zum
Anschlag im Uhrzeigersinn drehen.
? Den Stecker A in die Fassung B stecken.
? Die Schrauben wieder eindrehen und die Abdeckkappe einsetzen. Die Abdeckkappe
muss sicher einrasten.
