Netztrennwand hinter den Vordersitzen verwenden

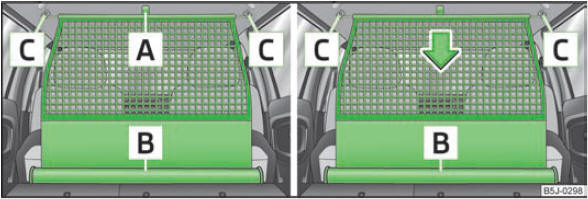

Abb. 52 Netztrennwand herausziehen / aufrollen
Lesen und beachten Sie zuerst
die einleitenden Informationen und Sicherheitshinweise
.
Herausziehen
? Die Tür hinten rechts öffnen.
? Die Sitzflächen und die Rücksitzlehnen vorklappen.
? Die Netztrennwand an der Lasche A ? Abb. 52 aus dem Gehäuse B in Richtung
der Halterungen C ziehen.
? Die Querstange in eine der Aufnahmen C einsetzen und nach vorn drücken.
? Auf gleiche Weise die Querstange auf der anderen Fahrzeugseite in die Aufnahme
C einsetzen.
Aufrollen
? Die Querstange erst auf der einen, dann auf der anderen Seite etwas nach
hinten
ziehen und aus den Aufnahmen C ? Abb. 52 nehmen.
? Die Querstange so halten, dass die Netztrennwand in das Gehäuse B langsam
und ohne Beschädigung einrollen kann.
? Die Rücksitze in die Ausgangsstellung zurückklappen.
Siehe auch:
Innenleuchte - Variante 1
Abb. 23 Innenleuchte - Variante 1
Innenleuchte einschalten
? Den Schalter A ? Abb. 23 zum Rand der Leuchte drücken, es erscheint das
Symbol .
Innenleuchte ausschalten
? Den Schalter A ? A ...
Verbandskasten und Warndreieck
Abb. 131 Platzierung des Warndreiecks
Ein Warndreieck mit den maximalen Ausmaßen 39 x 68 x 450 mm kann an der
Verkleidung der Rückwand mit Gummibändern befestigt werden ? Abb. 131 ...
Übersicht
Abb. 2 Kombi-Instrument
1 Drehzahlmesser
2 Display:
? mit Zähler für die zurückgelegte Fahrstrecke
? mit Service-Intervall-Anzeige
? mit Digitaluhr
? mit Multifunktionsanze ...
