Kopfairbags

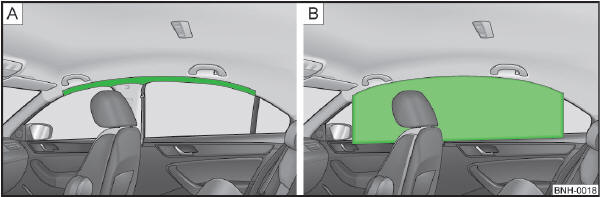

Abb. 85 Einbauort des Kopfairbags / Gasgefüllter Kopfairbag
Abb. 85 Einbauort des Kopfairbags / Gasgefüllter Kopfairbag

Das Kopfairbag-System bietet einen zusätzlichen Schutz für den Kopf- und Halsbereich der Insassen bei Seitenkollisionen mit höherer Unfallschwere.

Die Kopfairbags sind oberhalb der Türen auf beiden Seiten im Fahrzeuginnenraum angebracht ? Abb. 85 - A. Die Einbauorte der Kopfairbags sind jeweils mit dem Schriftzug ?AIRBAG? gekennzeichnet.

Bei einer Seitenkollision wird der Kopfairbag zusammen mit dem jeweiligen Seitenairbag und dem Gurtstraffer auf der Unfallseite ausgelöst.

Beim Auslösen überdecken die Airbags den Seitenfenster- und Türsäulenbereich ? Abb. 85 - B.

Der Kopfaufprall auf Innenraumteile oder Gegenstände außerhalb des Fahrzeugs wird durch den aufgeblasenen Kopfairbag gedämpft. Durch die Verringerung der Kopfbelastung und durch weniger stark ausgeprägte Kopfbewegungen werden außerdem die Belastungen des Halses vermindert. Auch bei einem Schrägaufprall bietet der Kopfairbag durch die Abdeckung der mittleren Türsäule zusätzlichen Schutz.

■ Im Austrittsbereich der Kopfairbags dürfen sich keine Gegenstände befinden, ACHTUNG
■ Im Austrittsbereich der Kopfairbags dürfen sich keine Gegenstände befinden, damit sich die Airbags ungehindert entfalten können.
■ An den Kleiderhaken im Fahrzeug nur leichte Bekleidung aufhängen. In den Taschen der Kleidungsstücke keine schweren und scharfkantigen Gegenstände belassen. Außerdem dürfen zum Aufhängen der Kleidung keine Kleiderbügel verwendet werden.
■ Zwischen den Personen und dem Wirkungsbereich der Kopfairbags dürfen sich keine weiteren Personen (z. B. Kinder) oder Tiere befinden. Außerdem sollte keiner der Insassen während der Fahrt den Kopf aus dem Fenster lehnen oder Arme und Hände aus dem Fenster halten.
■ Die Sonnenblenden dürfen nicht zu den Seitenscheiben in den Entfaltungsbereich der Kopfairbags geschwenkt werden, wenn daran Gegenstände, wie z. B. Kugelschreiber usw., befestigt sind. Bei Auslösung der Kopfairbags könnte es zur Verletzung der Insassen kommen.
■ Durch den Einbau von nicht vorgesehenem Zubehör im Bereich der Kopfairbags kann bei einer Airbagauslösung die Schutzfunktion des Kopfairbags erheblich beeinträchtigt werden. Beim Entfalten des ausgelösten Kopfairbags können unter Umständen Teile des verwendeten Zubehörs in den Innenraum geschleudert werden und die Fahrzeuginsassen verletzen, Zubehör, Änderungen und Teileersatz.
