Batterieabdeckung

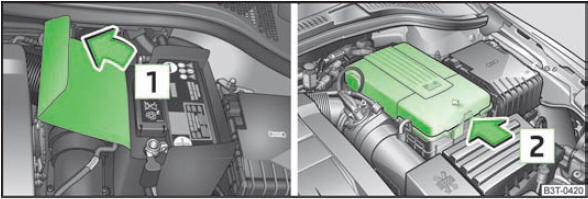

Abb. 141 Motorraum: Polyester-Abdeckung der Fahrzeugbatterie / Kunststoffabdeckung
Abb. 141 Motorraum: Polyester-Abdeckung der Fahrzeugbatterie / Kunststoffabdeckung der Fahrzeugbatterie

Die Batterie befindet sich im Motorraum in einer Polyester-Abdeckung 1 ? Abb. 141 bzw. in einer Kunststoffabdeckung 2 .

? Die Batterieabdeckung in Pfeilrichtung 1 öffnen bzw. die Verrastung an der Seite der Batterieabdeckung in Pfeilrichtung 2 drücken, die Abdeckung nach oben klappen und entnehmen.
? Der Einbau der Batterieabdeckung erfolgt in umgekehrter Reihenfolge.

Der Rand der Polyester-Batterieabdeckung 1 wird bei Arbeiten an der Batterie zwischen Batterie und Seitenwand der Batterieabdeckung eingesteckt.
