Motorraumklappe öffnen und schließen

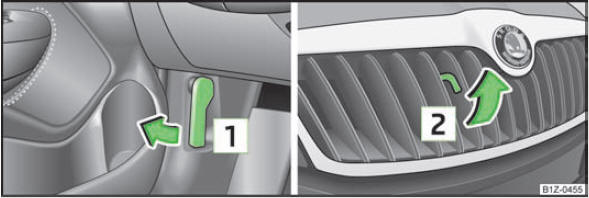

Abb. 134 Entriegelungshebel für Motorraumklappe / Kühlergrill: Entriegelungshebel
Abb. 134 Entriegelungshebel für Motorraumklappe / Kühlergrill: Entriegelungshebel

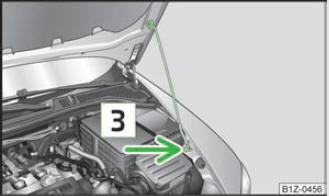

Abb. 135 Sicherung der Motorraumklappe mit der Klappenstütze
Abb. 135 Sicherung der Motorraumklappe mit der Klappenstütze

Motorraumklappe öffnen

? Am Entriegelungshebel unterhalb der Schalttafel 1 ziehen ? Abb. 134.
? Die Motorraumklappe springt durch Federkraft aus ihrer Verriegelung.
? Vor dem Öffnen der Motorraumklappe sicherstellen, dass die Scheibenwischerarme nicht von der Frontscheibe abgeklappt sind, da sonst Lackschäden entstehen können.
? Am Entriegelungshebel in Pfeilrichtung 2 ? Abb. 134 ziehen, die Motorraumklappe wird entriegelt.
? Die Motorraumklappe fassen und anheben.
? Die Klappenstütze aus der Halterung nehmen und die geöffnete Klappe sichern, indem das Ende der Klappenstütze in die dafür vorgesehene Öffnung 3 ? Abb. 135 gesetzt wird.

Motorraumklappe schließen

? Die Motorraumklappe etwas anheben und die Klappenstütze aushängen. Die Klappenstütze in die dafür vorgesehene Halterung drücken.
? Die Motorraumklappe aus etwa 20 cm Höhe in die Verriegelung des Schlossträgers fallen lassen - die Klappe nicht nachdrücken!
? Prüfen, ob die Motorraumklappe richtig geschlossen ist.
