Netztrennwandgehäuse aus- und einbauen

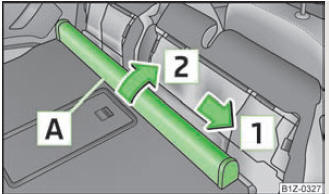

Abb. 61 Rücksitze: Netztrennwandgehäuse
Abb. 61 Rücksitze: Netztrennwandgehäuse

Ausbauen

? Die Rücksitze vorklappen.
? Die Tür hinten rechts öffnen.
? Das Netztrennwandgehäuse A ? Abb. 61 in Pfeilrichtung 1 schieben und aus der Aufnahme der Rücksitze in Pfeilrichtung 2 herausnehmen.

Einbauen

? Die Ausschnitte des Netztrennwandgehäuses in die Aufnahmen an den Rücksitzlehnen einsetzen.
? Das Netztrennwandgehäuse entgegen der Pfeilrichtung 1 ? Abb. 61 bis zum Anschlag schieben.
? Die Rücksitze in die Ausgangsstellung zurückklappen.
