Netztrennwand hinter den Vordersitzen verwenden

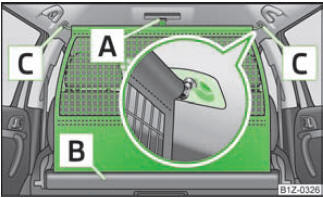

Abb. 60 Netztrennwand herausziehen
Herausziehen
? Die Rücksitze vorklappen.
? Die Netztrennwand an der Lasche A ? Abb. 60 aus dem Gehäuse B ziehen.
? Die Querstange in die Aufnahme C erst auf der einen Seite einsetzen und nach vorn
drücken.
? Auf gleiche Weise die Querstange auf der anderen Fahrzeugseite in die Aufnahme
C einsetzen.
Aufrollen
? Die Querstange erst auf der einen, dann auf der anderen Seite etwas nach hinten
ziehen und aus den Aufnahmen C ? Abb. 60 nehmen.
? Die Querstange so halten, dass die Netztrennwand in das Gehäuse B langsam und
ohne Beschädigung einrollen kann.
? Die Rücksitze in die Ausgangsstellung zurückklappen.
