Mittlere hintere Kopfstütze

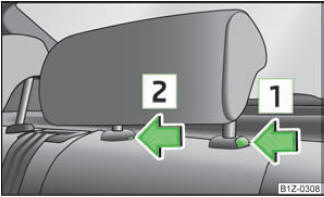

Abb. 45 Rücksitze: mittlere Kopfstütze
Gilt für Fahrzeuge mit dem TOP TETHER-System.
Hintere mittlere Kopfstütze aus- und einbauen
? Die Kopfstütze aus der Sitzlehne bis zum Anschlag herausziehen.
? Die Sicherung in Pfeilrichtung 1 drücken, gleichzeitig mit einem flachen Schraubendreher
mit einer Breite von max. 5 mm die Sicherung in der Öffnung 2 drücken und die Kopfstütze
herausziehen.
? Zum erneuten Einbau die Kopfstütze so weit nach unten in die Sitzlehne einschieben,
bis die Sicherungstaste hörbar einrastet.
