Sonnenschutzrollo

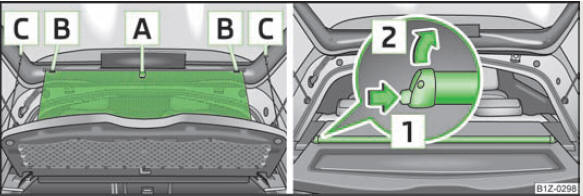

Abb. 34 Sonnenschutzrollo: ausrollen/ausbauen
Das Sonnenschutzrollo befindet sich in einem Gehäuse auf der Gepäckraumabdeckung.
Falls erforderlich, kann das Gehäuse mit dem Sonnenschutzrollo aus der Gepäckraumabdeckung ausgebaut werden.
Herausziehen
? Das Sonnenschutzrollo an der Schlaufe A herausziehen und in die Halter B ? Abb. 34 einhängen.
Aufrollen
? Das Sonnenschutzrollo aus den Haltern B herausnehmen und an der Schlaufe A so halten, dass dieses langsam und ohne Beschädigung in das Gehäuse auf der Gepäckraumabdeckung einrollen kann.
Ausbauen
? Die Befestigungselemente aus der Gepäckraumabdeckung C aushängen.
? Das Sonnenschutzrollo wieder in das Gehäuse auf der Gepäckraumabdeckung einrollen.
? Die Sicherung in Pfeilrichtung 1 drücken und das Sonnenschutzrollo in Pfeilrichtung
2 herausnehmen.
