Sicherungen in der Schalttafel

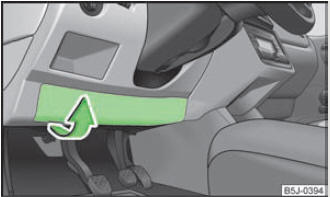

Abb. 142 Unterseite der Schalttafel: Abdeckung des Sicherungskastens
Abb. 142 Unterseite der Schalttafel: Abdeckung des Sicherungskastens

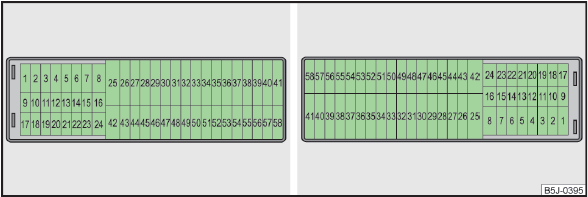

Abb. 143 Schematische Darstellung des Sicherungskastens für Links- /
Abb. 143 Schematische Darstellung des Sicherungskastens für Links- / Rechtslenker

die einleitenden Informationen und Sicherheitshinweise Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Die Sicherungen befinden sich an der linken Seite der Schalttafel hinter.

Die Sicherungen befinden sich an der linken Seite der Schalttafel hinter einer Abdeckung.

? Die Abdeckung vorsichtig in Pfeilrichtung schwenken und herausnehmen ? Abb. 142.
? Nachdem die Sicherung ausgewechselt worden ist, die Abdeckung in die Schalttafel entgegen der Pfeilrichtung wieder einsetzen, sodass die Führungsnasen in den Öffnungen der Schalttafel geführt werden. Die Abdeckung andrücken, bis diese einrastet.

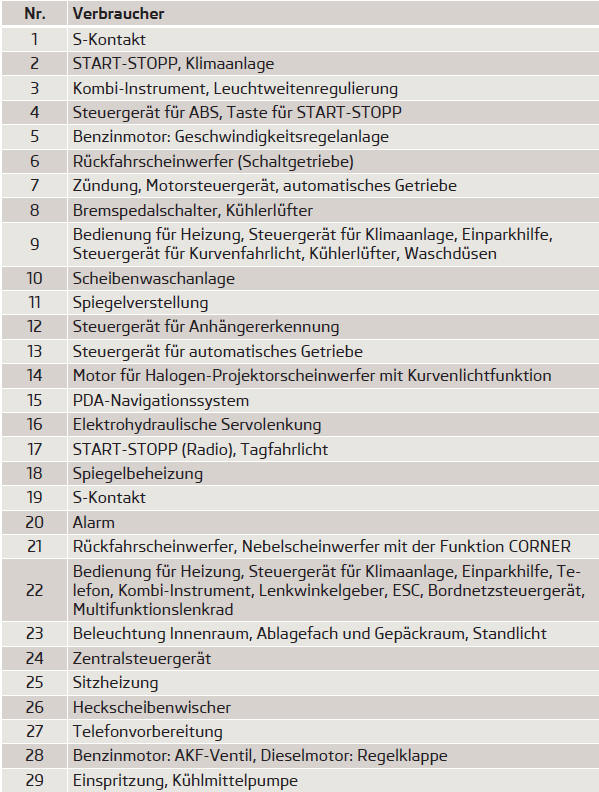

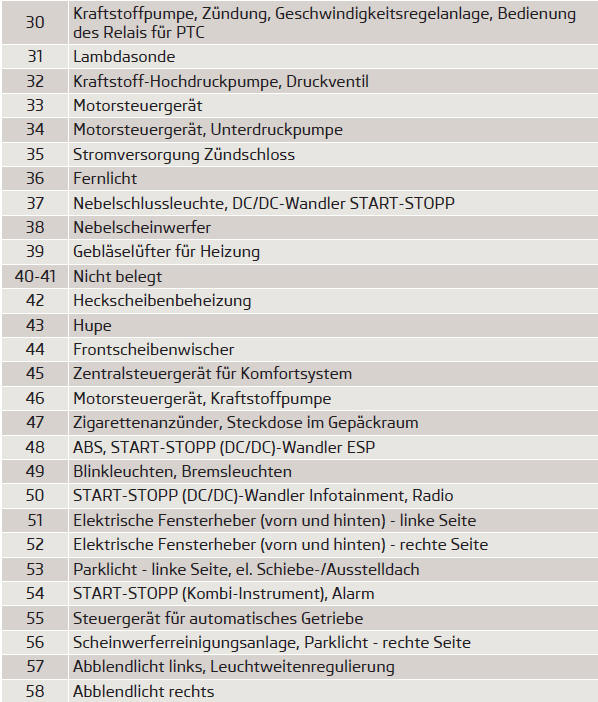

Sicherungsbelegung in der Schalttafel
