Bestandteile des Pannensets

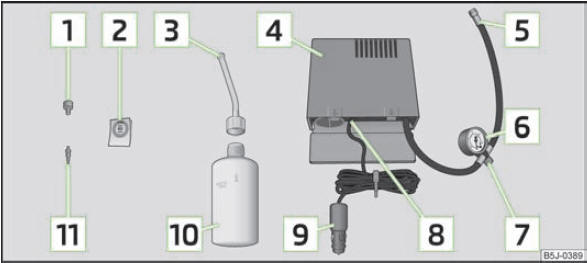

Abb. 137 Bestandteile des Pannensets
Abb. 137 Bestandteile des Pannensets

die einleitenden Informationen und Sicherheitshinweise Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Das Pannenset besteht aus folgenden Bestandteilen:.

Das Pannenset besteht aus folgenden Bestandteilen:

1 Ventileinsatzdreher
2 Aufkleber mit der Geschwindigkeitsangabe ?max. 80 km/h? bzw. ?max. 50 mph?
3 Einfüllschlauch mit Verschlussstopfen
4 Luftkompressor
5 Reifenfüllschlauch
6 Reifenfülldruckanzeige
7 Luftablassschraube
8 EIN- und AUS-Schalter
9 12-Volt-Kabelstecker
10 Reifenfüllflasche mit Dichtungsmittel
11 Ersatz-Ventileinsatz

Der Ventileinsatzdreher 1 ? Abb. 137 hat am unteren Ende einen Schlitz, in den der Ventileinsatz passt. Nur so kann der Ventileinsatz aus dem Reifenventil heraus- und wieder hineingedreht werden. Das gilt auch für den Ersatz-Ventileinsatz 11 .
