Querträger einbauen

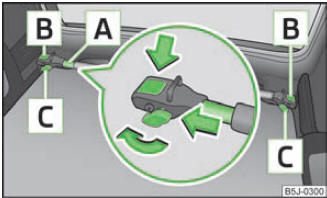

Abb. 54 Querträger einbauen
Lesen und beachten Sie zuerst
die einleitenden Informationen und Sicherheitshinweise
.
? Die aufrollbare Gepäckraumabdeckung herausnehmen, ggf. empfehlen
wir, die Netztrennwand herauszunehmen.
? Die Kopfstützen aus den Rücksitzlehnen herausziehen und die Rücksitze
vorklappen.
? Die Sicherungsschrauben C ? Abb. 54 lösen und etwas herausziehen, dadurch
werden die Halterungen B entriegelt.
? Den Querträger A mit dem feststehenden Teil auf die linke Verzurröse und
dann mit dem ausziehbaren Teil des Querträgers A auf die rechte Verzurröse
setzen.
? Die Halterungen B drücken, bis diese einrasten, und die Sicherungsschrauben
C festschrauben.
? Durch Ziehen die Befestigung des Querträgers überprüfen.
