Netztrennwandgehäuse aus- und einbauen

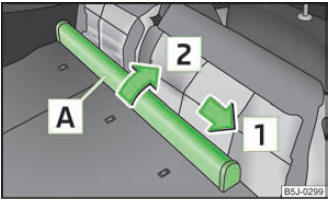

Abb. 53 Rücksitze: Netztrennwandgehäuse
Abb. 53 Rücksitze: Netztrennwandgehäuse

die einleitenden Informationen und Sicherheitshinweise Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Ausbauen.

Ausbauen

? Die Tür hinten rechts öffnen.
? Die Sitzflächen und die Rücksitzlehnen vorklappen. Zuerst die linke und dann die rechte Lehne.
? Das Netztrennwandgehäuse A ? Abb. 53 in Pfeilrichtung 1 schieben und aus der Aufnahme der rechten Sitzlehne in Pfeilrichtung 2 herausnehmen.

Einbauen

? Die Ausschnitte des Netztrennwandgehäuses in die Aufnahmen an den Rücksitzlehnen einsetzen.
? Das Netztrennwandgehäuse entgegen der Pfeilrichtung 1 bis zum Anschlag schieben.
? Die Rücksitze in die Ausgangsstellung zurückklappen.
