Rückleuchte

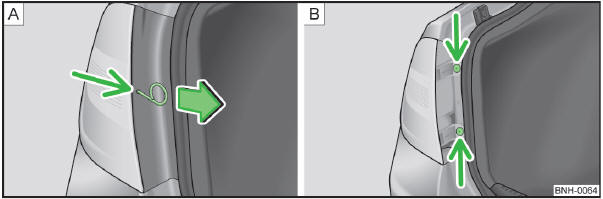

Abb. 133 Abdeckung der Leuchte ausbauen / Leuchte ausbauen

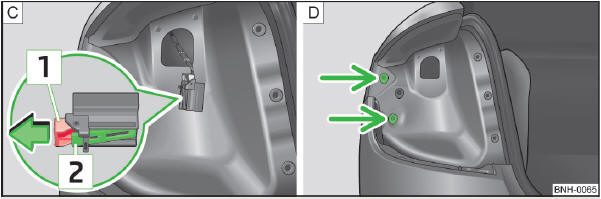

Abb. 134 Leuchtenstecker / Leuchte einbauen
Rückleuchte ausbauen
? In die Bohrung an der mit dem Pfeil gekennzeichneten Stelle ? Abb. 133 - A
den
Bügel zum Abziehen der Radvollblenden, Bordwerkzeug stecken.
? Die Abdeckung in Pfeilrichtung abziehen.
? Die Leuchte mit dem Schraubendreher aus dem Bordwerkzeug abschrauben
? Abb. 133 - B.
? Die Rückleuchte fassen und vorsichtig mit Wackelbewegungen schräg nach
hinten herausnehmen.
? Die Verriegelung 1 ? Abb. 134 am Stecker in Pfeilrichtung ziehen.
? Die Verrastung 2 ? Abb. 134 drücken und den Stecker abziehen.
Rückleuchte einbauen
? Den Stecker in die Leuchte einsetzen und sicher verriegeln.
? Die Rückleuchte vorsichtig in die Karosserie hineindrücken, sodass die Bolzen
2 ? Abb. 135 an der Leuchte in die Aufnahmen in der Karosserie ? Abb. 134 - D
eingreifen.
? Die Rückleuchte festschrauben und die Abdeckung einsetzen. Die Abdeckung
sicher einrasten.
