Sicherungen im Motorraum

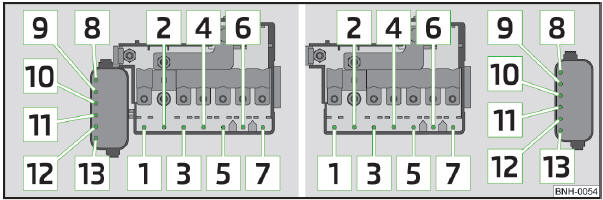

Abb. 123 Schematische Darstellung des Sicherungskastens im Motorraum:
Abb. 123 Schematische Darstellung des Sicherungskastens im Motorraum: Variante 1 / Variante 2

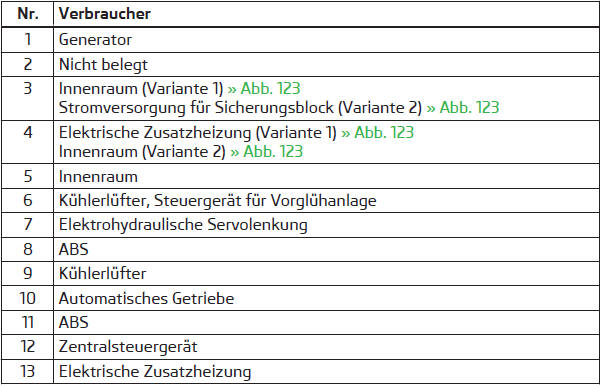

Sicherungsbelegung im Motorraum

Hinweis

Die Sicherungen Nr. 1-7 werden von einem Fachbetrieb ausgewechselt. Hinweis
Die Sicherungen Nr. 1-7 werden von einem Fachbetrieb ausgewechselt.
