Starthilfe bei Fahrzeugen mit dem START-STOPP-System

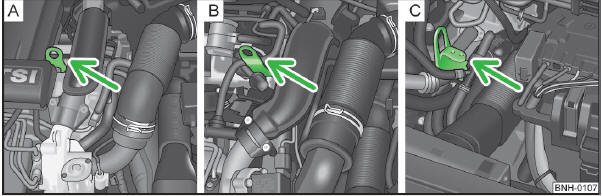

Abb. 118 Starthilfe - das START-STOPP-System
Abb. 118 Starthilfe - das START-STOPP-System

Bei Fahrzeugen mit dem START-STOPP-System darf das Starthilfekabel des Ladegeräts niemals direkt an den Minuspol der Fahrzeugbatterie, sondern ausschließlich an den Massepunkt des Motors angeschlossen werden.

? 1,2 l/63 kW TSI und 1,2 l/77 kW TSI Motoren ? Abb. 118 - A
? 1,4 l/90 kW Motor ? Abb. 118 - B
? 1,6 l/77 kW TDI CR Motor ? Abb. 118 - C
