Motorraumklappe öffnen und schließen

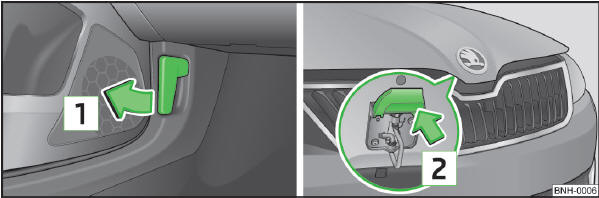

Abb. 96 Motorraumklappe entriegeln
Abb. 96 Motorraumklappe entriegeln

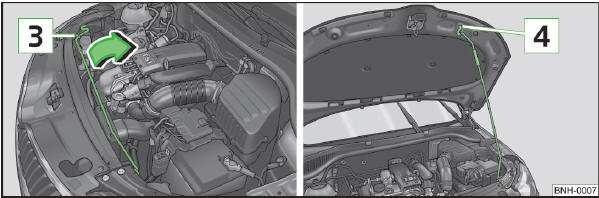

Abb. 97 Motorraumklappe sichern
Abb. 97 Motorraumklappe sichern

Motorraumklappe öffnen

? Die linke Vordertür öffnen.
? Am Entriegelungshebel 1 unterhalb der Schalttafel in Pfeilrichtung ziehen ? Abb. 96.

Vor dem Öffnen der Motorraumklappe sicherstellen, dass die Scheibenwischerarme nicht von der Frontscheibe abgeklappt sind, da sonst Lackschäden entstehen können.

? Den Entriegelungshebel in Pfeilrichtung 2 drücken ? Abb. 96, die Motorraumklappe wird entriegelt.
? Die Motorraumklappe fassen und anheben.
? Die Klappenstütze aus der Halterung 3 in Pfeilrichtung nehmen ? Abb. 97 und die geöffnete Klappe sichern, indem das Ende der Klappenstütze in die Öffnung 4 in der Klappe gesetzt wird.

Motorraumklappe schließen

? Die Motorraumklappe etwas anheben und die Klappenstütze aushängen. Die Klappenstütze in die dafür vorgesehene Halterung 3 drücken.
? Die Motorraumklappe aus etwa 20 cm Höhe in die Verriegelung des Schlossträgers fallen lassen - die Klappe nicht nachdrücken!
? Prüfen, ob die Motorraumklappe richtig geschlossen ist.
