Übersicht der Bedienungselemente

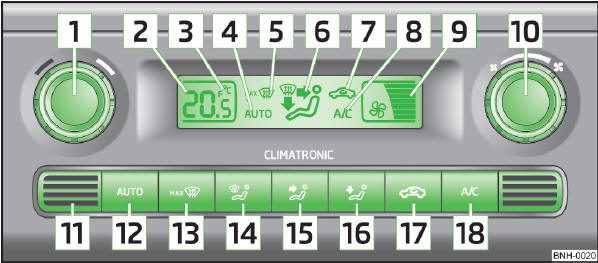

Abb. 61 Climatronic: Bedienungselemente
Abb. 61 Climatronic: Bedienungselemente

Die Tasten / Drehregler

1 Einstellung der Innenraumtemperatur

Die Anzeigen

2 Anzeige der gewählten Innenraumtemperatur
3 Grad Celsius bzw. Fahrenheit
4 Automatischer Klimabetrieb
5 Frontscheibe von Beschlag bzw. Vereisung befreien
6 Luftstromrichtung
7 Umluftbetrieb
8 Kühlanlage ein-/ausgeschaltet
9 Eingestellte Gebläsedrehzahl

Die Tasten / Drehregler

10 Einstellung der Gebläsedrehzahl
11 Innenraumtemperatursensor
12 Automatikbetrieb
13 Frontscheibe von Beschlag bzw. Vereisung befreien
14 Luftstrom auf die Scheiben
15 Luftstrom auf den Kopf
16 Luftstrom in den Fußraum
17 Umluftbetrieb
18 Kühlanlage ein-/ausschalten

Im unteren Teil des Geräts befindet sich der Innenraumtemperatursensor 11 Hinweis
Im unteren Teil des Geräts befindet sich der Innenraumtemperatursensor 11 ? Abb. 61. Den Sensor nicht überkleben oder überdecken, sonst könnte die Climatronic ungünstig beeinflusst werden.
