Befestigungselemente

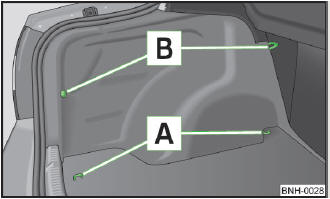

Abb. 38 Gepäckraum: Verzurrösen und Befestigungselemente
Abb. 38 Gepäckraum: Verzurrösen und Befestigungselemente

Im Gepäckraum befinden sich folgende Befestigungselemente ? Abb. 38.

A Verzurrösen zur Befestigung von Gepäckstücken und Befestigungsnetzen.
B Befestigungselemente nur zur Befestigung von Befestigungsnetzen.

Die maximal zulässige Belastung der Verzurrösen beträgt 3,5 kN (350 kg). VORSICHT
Die maximal zulässige Belastung der Verzurrösen beträgt 3,5 kN (350 kg).

Das vordere Befestigungselement B befindet sich hinter der klappbaren Hinweis
Das vordere Befestigungselement B befindet sich hinter der klappbaren Rücksitzlehne ? Abb. 38.
