Nebelscheinwerfer und Tagfahrlicht

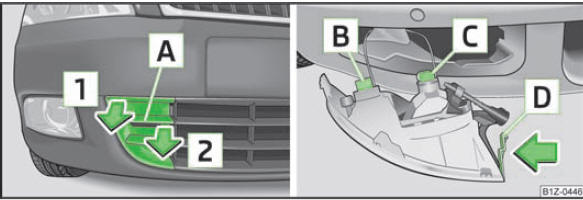

Abb. 167 Vorderer Stoßfänger: Schutzgitter / Ausbau des Nebelscheinwerfers
Abb. 167 Vorderer Stoßfänger: Schutzgitter / Ausbau des Nebelscheinwerfers

Glühlampenanordnung ? Abb. 167.

B - Glühlampe für Tagfahrlicht
C - Glühlampe für Nebelscheinwerfer

Abdeckkappe ausbauen

? Die Finger in die Öffnung A ? Abb. 167 einführen.
? Durch Ziehen in Pfeilrichtung 1 die Abdeckkappe, beginnend im oberen Bereich an der dem Nebelscheinwerfer zugewandten Seite, lösen.
? Danach die Abdeckkappe in Pfeilrichtung 2 auch an der anderen Seite lösen und abnehmen.

Glühlampe für Nebelscheinwerfer bzw. Tagfahrlicht wechseln

? Die Hand in die Öffnung, in der sich die Abdeckkappe befand, führen und die Rastnase D ? Abb. 167 in Pfeilrichtung drücken.
? Den Nebelscheinwerfer herausnehmen.
? Den Stecker mit der Glühlampe bis zum Anschlag entgegen dem Uhrzeigersinn drehen und herausnehmen.
? Die Glühlampe wechseln, den Stecker mit neuer Glühlampe einsetzen und bis zum Anschlag im Uhrzeigersinn drehen.
? Für den erneuten Einbau den Nebelscheinwerfer, beginnend mit der Rastnase an der dem Kennzeichen abgewandten Seite, einsetzen.
? Den Scheinwerfer an der dem Kennzeichen zugewandten Seite hineindrücken.
? Um die Abdeckkappe wieder einzubauen, ist diese, beginnend an der dem Kennzeichen zugewandten Seite, einzusetzen. Anschließend die Abdeckkappe an der dem Nebelscheinwerfer zugewandten Seite nachdrücken. Die Abdeckkappe muss sicher einrasten.
