Glühlampe für Fernlicht wechseln

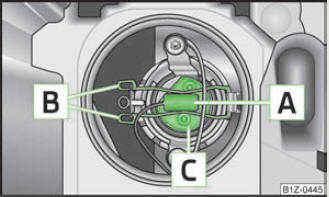

Abb. 166 Glühlampe für Fernlicht ausbauen
? Den Scheinwerfer ausbauen, Frontscheinwerfer.
? Die Gummiabdeckung 3 ? Abb. 163 abnehmen.
? Den Stecker A ? Abb. 166 abziehen.
? Die Sicherungsbügel B in Richtung Scheinwerfer drücken und dann zur Seite aushaken.
? Die Glühlampe C herausnehmen und eine neue Glühlampe so einsetzen, dass die Fixiernasen
des Glühlampensockels in die Aussparungen am Reflektor passen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
