Frontscheinwerfer

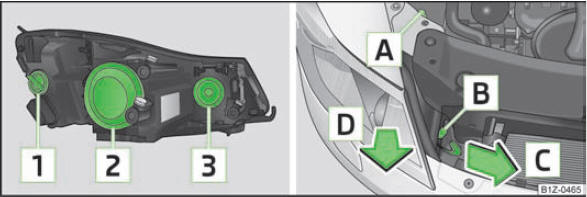

Abb. 163 Frontscheinwerfer: Glühlampenanordnung / Ausbau
Abb. 163 Frontscheinwerfer: Glühlampenanordnung / Ausbau

Übersicht der Glühlampenanordnung ? Abb. 163.

1 - Blinklicht vorn
2 - Standlicht und Abblendlicht
3 - Fernlicht

Um die Glühlampe für Stand-, Abblend- und Fernlicht sowie für die Blinkleuchte zu wechseln, muss der Hauptscheinwerfer ausgebaut werden.

Hauptscheinwerfer ausbauen

? Die Motorraumklappe öffnen.
? Die Kunststoffmutter A ? Abb. 163 abschrauben.
? Die Sicherung B nach oben ziehen.
? Den Sicherungshebel des Scheinwerfers bis zum Anschlag in Pfeilrichtung C ziehen.
? Die Steckverbindung trennen und den Scheinwerfer vorsichtig in Pfeilrichtung D herausnehmen.

Der Einbau erfolgt in umgekehrter Reihenfolge.
