Fahrzeug anheben

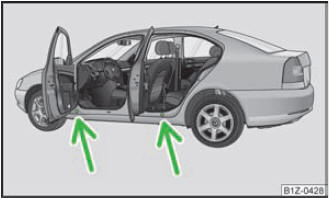

Abb. 152 Radwechsel: Aufnahmepunkte für den Wagenheber

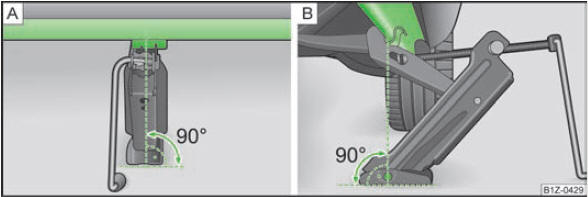

Abb. 153 Wagenheber ansetzen
Zum Ansetzen des Wagenhebers den Aufnahmepunkt wählen, der dem defekten Rad am nächsten liegt ? Abb. 152. Der Aufnahmepunkt befindet sich direkt unter der Einprägung im Unterholm. Die Einprägung ist erst nach Öffnen der Tür sichtbar.
? Den Wagenheber unter dem Aufnahmepunkt so weit hoch drehen, bis seine Klaue
unmittelbar unter dem senkrechten Steg des Unterholms steht.
? Den Wagenheber so ansetzen, dass die Klaue den Steg ? Abb. 153 - B unter der Einprägung
in der Seitenfläche des Unterholms umfasst.
? Sicherstellen, dass die Grundplatte des Wagenhebers mit ihrer gesamten Fläche
auf einem geraden Untergrund steht und sich in senkrechter Position ? Abb. 153 zur
Stelle, an der die Klaue den Steg umfasst, befindet.
? Den Wagenheber weiter hoch drehen, bis das Rad etwas vom Boden abhebt.
