Glühlampen in der Rückleuchte wechseln

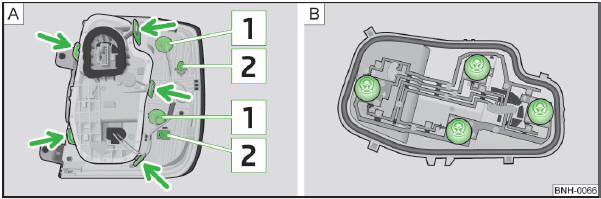

Abb. 135 Äußerer Teil der Leuchte / Innerer Teil der Leuchte
Abb. 135 Äußerer Teil der Leuchte / Innerer Teil der Leuchte

Glühlampe im äußeren Teil der Leuchte wechseln

? Die Lampenfassung 1 ? Abb. 135 entgegen dem Uhrzeigersinn drehen und aus dem Leuchtengehäuse herausnehmen.
? Die Glühlampe wechseln, die Fassung mit der Glühlampe wieder in das Leuchtengehäuse einsetzen und bis zum Anschlag im Uhrzeigersinn drehen.

Glühlampe im inneren Teil der Leuchte wechseln

? Den Lampenhalter an den Verriegelungslaschen entriegeln ? Abb. 135 - A und den Lampenhalter aus der Rückleuchte herausnehmen.
? Die Lampenfassung bis zum Anschlag entgegen dem Uhrzeigersinn drehen und aus dem Leuchtengehäuse ? Abb. 135 - B herausnehmen.
? Die Glühlampe wechseln, die Fassung mit der Glühlampe wieder in das Leuchtengehäuse einsetzen und bis zum Anschlag im Uhrzeigersinn drehen.
? Den Lampenhalter in die Rückleuchte einsetzen. Die Verrieglungslaschen müssen hörbar einrasten.
